Flexion pure ,Poutre est sollicite a la flexion pure si le seul element de reduction au  centre de gravite de chaque sections des forces de cohesion est moment perpendiculaire au plan de symetrie appele moment de flexion.

Essai de flexion realise en laboratoire

---

le resultat de l essai du labo, pour une poutre soumise a une flexion de quatre point

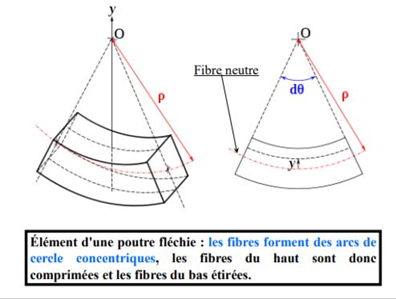

Fibre neutre : ne subissent aucune deformation

Les fibres situees au dessus sont comprimes

Les fibres situees au dessous sont tendues

Principe d’equivalence

Le principe d’équivalence établit une relation entre chaque effort de cohésion et les contraintes générées localement en chaque point de la section.

Calcul des contrainte normales de flexion

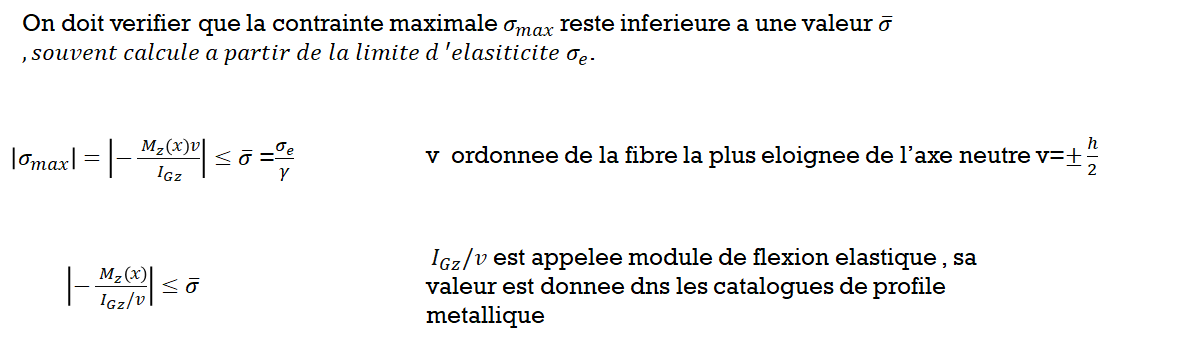

Condition de resistance

Etude de la deformation

Etude de la deformee

Cette equation permet de determiner l equation de la deformee y(x) en integrant deux fois le moment.Cette expression est appelee loi moment courbure ou formule de la double integration

Exemple de calcul de la deformee par la methode de la double integration
